英興はSCHOTT（ショット）社製のホウケイ産ガラス管DURAN^®（デュラン）を販売しております。こちらではホウケイ酸ガラスの物理的特性についてご紹介いたします。

ホウケイ酸ガラスの熱特性

ホウケイ酸ガラスは、非常に耐熱性が高く、また低い熱膨張係数を持っています。その熱特性を生かし、高温の熱処理を必要とする現場に使用されています。こちらでは、ホウケイ酸ガラスの耐温度差特性や最大使用温度についてご紹介します。

温度変化耐久性

温度変化耐久性とは、ISO718に準拠し、温度変化、または温度変化の繰り返しに対する耐性を規定するものです。
ガラスの温度耐久性は、ガラスの肉厚や形状、表面特性などによって左右されるため、ガラスを不均等または急速に加熱したり冷却したりすると、付加される熱応力のために割れてしまいます。
以下の図で、DURAN^®ガラスの温度変化耐久性についてご説明します。DURAN^®がどれほど優れた温度変化耐久性を持っているかをご覧ください。

ガラス管

外径50.5/厚さ5.00mm	最大使用温度 220℃
外径133.0/厚さ7.00mm	最大使用温度 180℃
外径120.0/厚さ8.00mm	最大使用温度 180℃

ガラスロッド

直径24.0mm	140℃

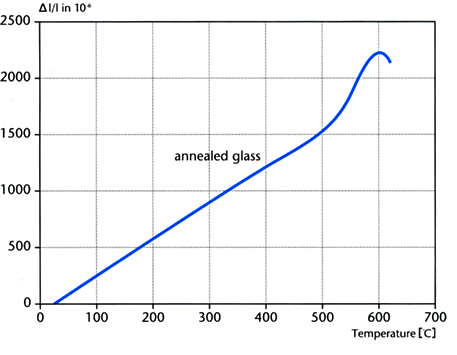

熱膨張率

グラフ／熱膨張率

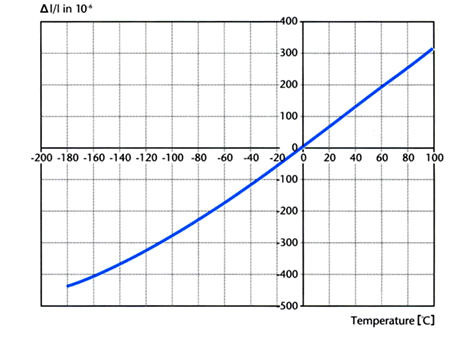

低温範囲での熱膨張率

グラフ／低温範囲での熱膨張率

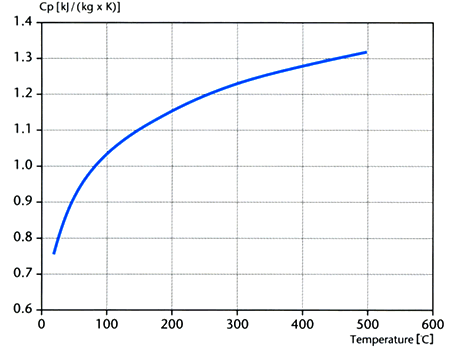

比熱Cp

グラフ／比熱Cp

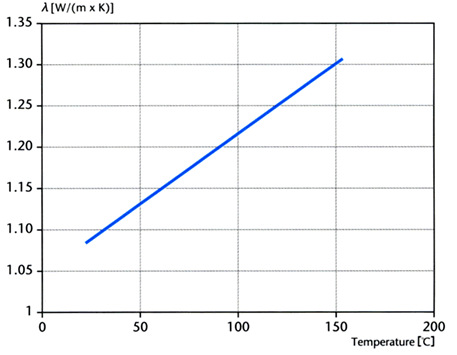

熱伝導率λ

グラフ／熱伝導率λ

熱線膨張係数	α（20-300℃）	3.3・10^-6 K^-1 （ISO 7991）
比熱	Cp（20-100℃）	0.83kj×（Kg×K）^-1
熱伝導率	λ（90℃）	1.2W・m^-1・K^-1

作業点	（10⁴dpas）	1,270℃
軟化点	（10⁶dpas）	820℃
アニール点	（10¹³dpas）	560℃
歪点	（10^14.5dpas）	518℃
ガラス転移点		525℃

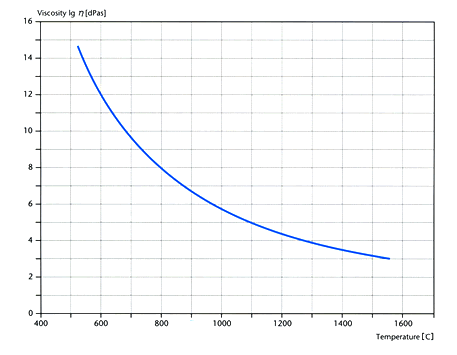

粘性ηの温度依存性

グラフ／粘性η の温度依存性

耐温度差特性（RTG）

耐温度特性は、ガラスがどれほどの温度差に耐えうるかを示します。

	RTG
＜1時間	110K
1-100時間	90K
＞100時間	80K

板の場合の測定方法：ガラス表面を粒度40の紙ヤスリで粗したテスト用ガラス板の中心部を加熱し、周辺部は一定温度に保ちます。RTG値は、ガラス板の高温中心部と低温周辺部間の温度差として示されます。この際のガラス破損率は5％以下です。ただし、測定値はばらつくことがあります。

最大使用温度（Tmax）

	Tmax
短時間の使用（10時間未満）	500℃
長時間の使用（10時間以上）	450℃

最大使用温度は、RTG値とRTS値が当社規格を満たす場合、上のような値を取り得ます。
